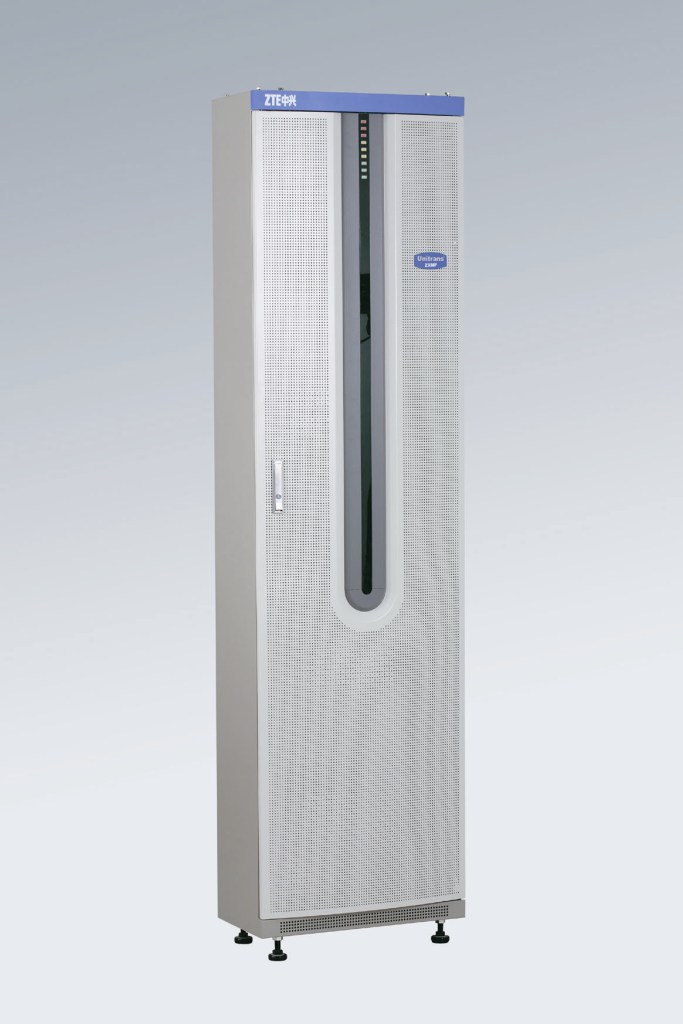

ZXMP S390/S380 基于SDH的多业务节点设备

ZXMP S390/S380 基于SDH的多业务节点设备

　  通讯网业务数据发展趋势要求作为网络基础设施的传输设备具备多业务（TDM/IP/ATM）的承载能力。以IP和ATM为代表的数据业务的迅速增长带来了对网络带宽的巨大需求，网络基础设施的建设对传输网设备宽带化，多业务承载能力以及设备可靠性提出了更高的要求，网络运营商需要选择合适的设备来构建适应未来发展需要的传送网络。

　  在中兴通讯Unitrans系列光传输产品中，ZXMP S390和ZXMP S380分别是STM-64/STM-16级别多业务传送平台。系统采用先进的技术和设计思想，继承了中兴通讯在SDH领域的技术专利和经验，充分考虑到网络业务的多样化和网络结构的变化，赋予SDH设备新的技术内涵。ZXMP S390/ZXMP S380集ADM、DXC和IP/ATM功能于一身，可以提供高速、大容量的信息传送，满足网络发展的带宽需求，满足干线网、本地网和城域网的传输需要，是建设宽带传送网的理想设备。

产品定位及技术亮点

　  ZXMP S390/S380基于统一的开发平台，可以实现从ZXMP S380到ZXMP S390的平滑升级，容量从2.5G平滑升级到10G，提供大容量、长距离的业务传输。可以应用于各类传输干线的组建、扩容以及大容量城域业务调度，满足不同领域、不同层次的带宽需求。

强大的交叉能力

ZXMP S390/S380提供大容量高低阶交叉能力，具有丰富的接入能力。

丰富的多业务接入能力

ZXMP S390/ZXMP S380提供了丰富的业务接口，这些接口有：STM-64、STM-16、STM-4和STM-1光接口；STM-1、E3/T3、E1/T1电接口；以及10M/100M和1000M以太网接口、ATM接口等；并可提供高集成度的业务接口板，满足大容量业务接入的需要。

此外，ZXMP S390/ZXMP S380利用SOH中的开销字节提供额外的数据接口，并可提供灵活的开销通路上下方式。辅助接口由系统的公务板提供，可为用户提供额外的低速业务应用。公务板可以提供多路公务接口、RS-232/422接口，F1的64kbit/s数据接口。

完善的设备和网络保护能力

ZXMP S390/ZXMP S380在硬件上采用冗余设计，系统采用双总线的结构体系，交叉板和时钟板采用1+1热备份，大大提高了系统的可靠性和稳定性。为确保设备供电安全，采用了双电源分配系统，各功能单板采用分散式供电方式，使各单板之间的电源影响降低至零，大大减少了单板在热插拔过程中对系统的影响。

ZXMP S390/ZXMP S380可以实现ITU-T规定的所有网络保护方式，以满足客户的不同组网要求。这些保护包括：点对点或链路的1+1/1：1线路保护、多纤链路复用段1：N保护环、二纤单向保护环、、二纤双向复用段保护环、四纤双向复用段保护环、双节点互连保护（DNI）、子网连接保护（SNCP）。同时在ITU-T标准的基础上，提出并实现了一种全新的网络保护理念——逻辑子网保护。

透明的开销传送功能

ZXMP S390/ZXMP S380支持开销透明传送功能，从而大大提高了网络建设的灵活性，解决了光纤资源的紧张情况，保证了网管的统一性和网管信息的连续性，实现了异地子网的统一管理。

对现有光纤网络的适应能力

由于现有光纤网络大部分使用G.652光纤，在标准G.652光纤上传送10Gbit/s业务需要解决色散问题。ZXMP S390/ZXMP S380采用先进的色散管理，从而提高了系统对光纤的适应能力，保证系统对现有G.652光纤网络的适应性。

完善的定时同步处理能力

ZXMP S390/ZXMP S380可以选择多种定时源：外时钟、从STM-N业务接口提取的时钟和内部时钟作为设备定时基准。定时系统有三种工作模式：同步锁定模式、保持模式和自由振荡模式。系统支持同步优先级倒换和基于SSM算法的自动倒换，在复杂的传输网中，基于SSM算法的自动倒换可以优化网络的定时同步分配，降低同步规划的难度，避免定时环路，保证网络同步处于最佳状态。同时, 中兴SDH产品提供拥有中兴专利技术的S1字节算法大大提高和优化网络同步的能力。

客户体验价值

强大的RPR数据特性，支持网络的IP化演进，面向未来，保护投资

RPR在继承了MSTP优势的基础上解决了EOS刚性管道、对收敛比高的数据业务承载效率低的问题，具备带宽统计复用、业务感知，提供差异化QOS等。内嵌RPR解决方案充分利用现网设备资源，满足近期数据业务不断增加的需求，降低网络建设成本，另外还可以面向未来网络持续演进，保护投资。

支持槽位混插，设备配置，网络规划优化更加灵活

可灵活组建多个环网，组建环网时各线路板可任意配置，无东西向槽位对偶，网络配置，规划优化更加方便，增强网络的灵活性。

业务单板通用设计，减少备品备件成本

ZXMP S390/ZXMP S380业务单板通用，可以共享备板备件，降低备件成本。

广泛的市场应用，技术成熟度、可靠性高

ZXMP S390/ZXMP S380多业务传送平台凭借其成熟的技术、高可靠性，在国内已经广泛应用于中国移动、中国联通、中国电信、中国网通、中国铁通、中国电力、中国广电、中国油田和军网等各大运营商网络中，在国际上，也广泛应用于巴基斯坦、印度尼西亚、巴拿马、厄瓜多尔、香港等多个国家和地区。
