ZXMP-S390开局流程

ZXMP-S390开局

1．将NCP单板拨出, 把S1拨码开关全拨为ON,NCP板插好后,将网线插到NCP板上网口,将本机IP设置为192.192.192.2

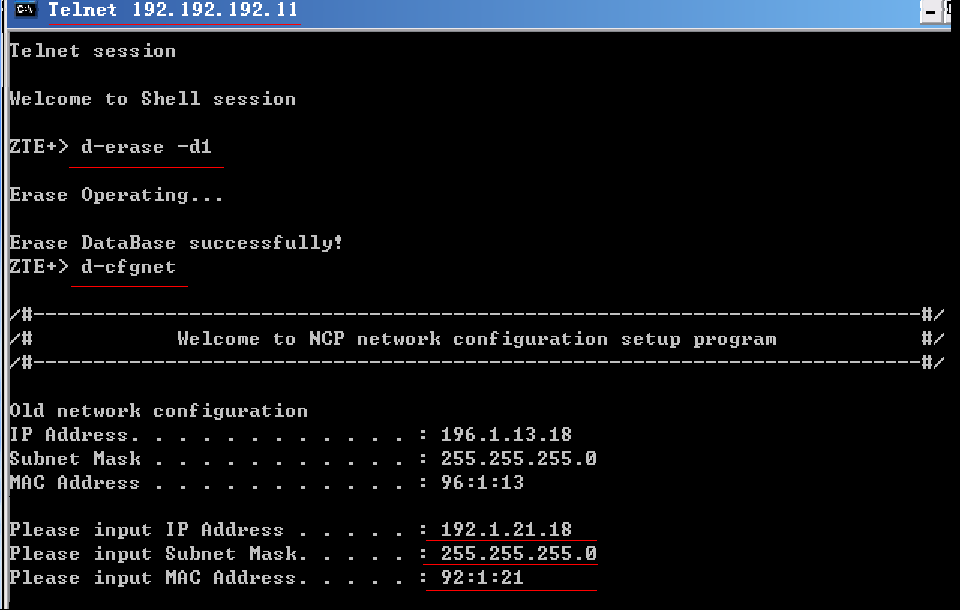

telnet 192.192.192.11

d-erase –d1

擦除数据库

d-cfgnet

ip Address   填写单板IP

Subnet mask  填写子网掩码  255.255.255.0

MACAddress 填写MAC地址  IP的前三位数字的后两位  例如:IP  192.4.48.18

                                       MAC地址为　　　92:04:48

填写完成后回车

选择保存

将ＮＣＰ拨出，将拨码后两们拨回ＯＦＦ

网线连接到ＱＸＩ板上的网口

将计算机ＩＰ设置为ＮＣＰ同一网段

启动网管，在线新建网元

2.  telnet  192.192.192.11

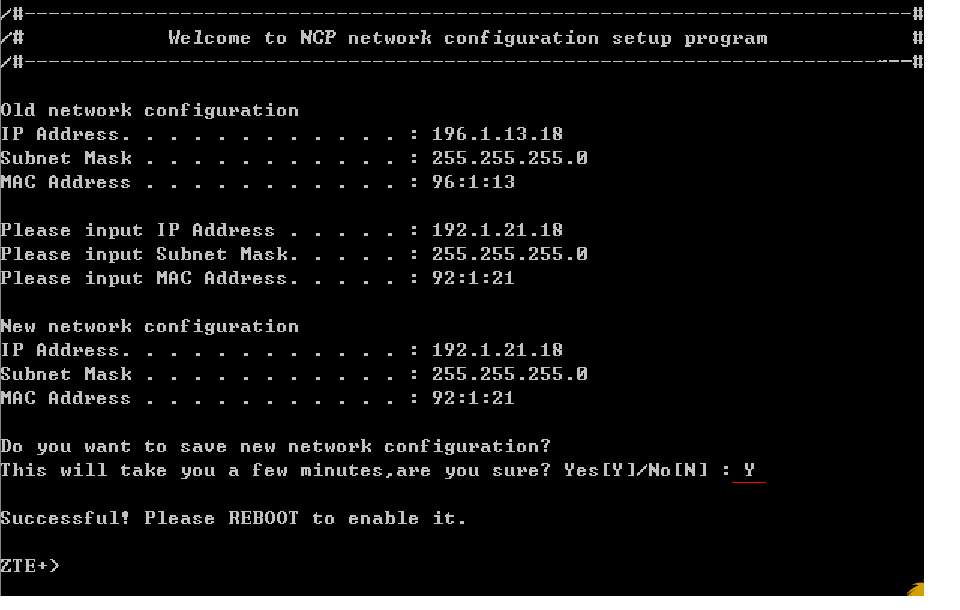

3．保存设置，Y

4．把S2拨码开关的3，4位拨为OFF

网元IP地址查询命令ZTE+> d-cfgnet -s

                   复位命令ZTE+> d-reboot

                   版本查询ZTE+> d-get-status

&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&

单板指示灯观察

NCP 板

正常时，NOM 绿灯有规律慢闪（无告警时记录“正常”；告警时尽量准确记录

告警灯状态，对于业务单板必须记录告警单板的槽

位号）ALM 红灯亮，表示网元/单板告警

CSA 板

正常时，NOM 绿灯有规律慢闪

ALM 红灯亮，表示单板告警

SC 板

正常时，NOM 绿灯有规律慢闪

ALM 红灯亮，表示单板有告警

OL16 板

正常时，NOM 绿灯有规律慢闪

ALM 红灯亮，表示单板告警

LP4 板

正常时，NOM 绿灯有规律慢闪

ALM 红灯亮，表示单板告警

LP1 板

正常时，NOM 绿灯有规律慢闪

ALM 红灯亮，表示单板告警

EPE3 板

正常时，NOM 绿灯有规律慢闪

ALM 红灯亮，表示单板告警

EPT3 板

正常时，NOM 绿灯有规律慢闪

ALM 红灯亮，表示单板告警

EPE1 板

正常时，NOM 绿灯有规律慢闪

ALM 红灯亮，表示单板告警

EPT1 板

正常时，NOM 绿灯有规律慢闪

ALM 红灯亮，表示单板告警

指示灯状态总结：

（可将该周期内的指示灯状态进行总结，记录故障解决的情况。）

检查人：检查时间：

注：由于不同站点所配单板也有所不同，表格可根据实际情况制定。

一、 网元地址定义及路由设置

介绍网元IP 地址和网管主机IP 地址的设置方法。

注意：

当配置网元的初始信息时，就应当确定网元和网管主机的IP 地址，写入网元NCP

板，并且在设备的正常运行期间不可随意更改。

A.1 网元IP 地址的定义

网元IP 地址的定义采用IP 地址的定义方法，但是IP 地址中各个字节的含义都重

新作了规定，在设定时也需要遵循一些特殊的原则。

1． 网元IP 地址的形式

网元IP 地址形式为：字节1.字节2.字节3.字节4。

网元IP 地址包括有区域号、网元号和NCP 单板号三部分，其中字节１作为区域号，字节2 和字节3 中的部分地址位作为网元号，剩下的地址位和

字节4 组成NCP 单板号。网元IP 地址与TCP/IP 协议中IP 地址的对应关系为：区域号和网元号对应网络地址，NCP 单板号对应于主机地址。

2． 网元IP 掩码定义

地址掩码形式为：255.255.255.0 。

3． 区域号定义

网元地址字节1 是网元的区域号，表示网元所属的区域，取值范围为1~223 。在使用IP ECC 协议时，一个网络可以划分为多个区域，同一区域号下的网元数建议不超过64，最多不能超过128 。区域号192 指定为骨干区域，骨干区域负责连接其他的区域。建议一般情况下非骨干区域使用193~201 。非骨干区域之间的通信通过他们之间的骨干网完成，而非骨干域之间不应再有其他连接。ZXMP S330（V1.1）基于SDH 的多业务节点设备维护手册

4． 网元号定义

网元地址字节2 和字节3 与掩码的对应字节进行与运算后的结果作为网元号。在同一区域中每一网元都必须对应一个唯一的网元号。

5． 单板号定义

网元地址字节2、字节3 和字节4 与掩码的对应字节的反码进行与运算后的结果作为NCP 单板号。NCP 单板号即代表该网元的主机号，为显式定义。NCP 板号必须大于9，小于100，建议统一采用18。网元中其他单板的单板号根据NCP 的单板号自动分配，同一网元内的单板号不能重复，不同网元的单板号可以重复。

6、网管主机的地址和路由设置

如果要使网管能正确的管理所有的网元，必须在网管主机上正确设置可到达全网的IP 路由。首先必须在网管主机的网卡上绑定一个与网关网元属于同一网段的IP 地址，即网管主机与网关网元具有相同的网络号。而主机号应当小于网关网元的主机号（即NCP 单板号）。建议网管的主机号范围为1~9 ，统一从1 开始。以. 图 A.2-1的组网为例，可以在网管主机的网卡上绑定一个与网关网元1 属于同一网段的IP地址193.1.1.1，由此可以保证网管主机到接入网元有路由可达，然后再设置可到达其他网元的路由。在网管上设置路由有两种方法。

2． 设置默认路由或静态路由，此默认路由或静态路由应指向与网管主机直接相接的网元。并要删除其他可能重复配置的路由。例如在组网中，网管主机路由可设置默认路由或静态路由，方法如下。

（1） 设置默认路由

route add default 193.1.1.18

此默认路由意味着：所有在本地无显示路由的IP 包，都必须经过网元1 这一点。

（2） 设置静态路由

route add 193.1.0.0 mask 255.255.0.0 193.1.1.18

route add 194.1.0.0 mask 255.255.0.0 193.1.1.18

route add 192.1.0.0 mask 255.255.0.0 193.1.1.18

这三条静态路由意味着：所有要到网络193.1、194.1、192.1 的IP 包，都必须经过网元1 这一点。用此方法对每一个不同的网络在网管主机的网卡上都必须绑定一个与之相应的IP 地址，例如：193.1.1.1、194.1.1.1、192.1.1.1。

网元地址定义及路由设置

在Windows 2000 上可以利用route 的命令增加、删除以及查看相关的路由。还可以利用Ping、Tracert 等命令检查目的网元是否可达以及路由经过哪些网元。

例如：

增加默认路由：route add 0.0.0.0 mask 0.0.0.0 193.1.1.18

增加路由：route add 193.1.0.0 mask 255.255.255.0 193.1.1.18

删除路由：route delete 193.1.0.0 mask 255.255.255.0 193.1.1.18

查看路由：route print

检查目的网元是否可达：ping 192.1.7.18

查看路由经过那些网元：tracert 192.1.7.18
