华为Optix OSN7500设备资料

113

Optix OSN7500设备资料


Optix OSN7500智能光交换系统是继承了MSTP技术的全部特点,与传统SDH、MSTP网络保持兼容,融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(DigitalVideoBroadcast-AsynchronousSerialInterface)、RPR等技术为一体的新一代10G智能多业务光传输平台(MSTP),主要应用在城域网络中的骨干层,为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。Optix OSN7500主要应用于高速公路通信系统干线传输网中。

Optix OSN7500产品特性

高性价比的平台化

  OptiX OSN7500/3500/2500/1500业务板件、软件完全兼容,构成统一平台。这样可以大大降低维护成本以及备板备件的成本。OSN智能平台在业务能力方面高效组合,给运营商最高性价比的解决方案;同时与华为已有的设备可以混合组网,可以纳入华为光网络网管解决方案进行统一管理。


大容量调度

  具备高阶1536×1536 VC-4,低阶16128×16128 VC-12或等效的VC-3交叉能力。

灵活的设备配置

  STM-64大容量设备;
  支持网络设备从10G到40G的在线升级。

高度集成

  Optix OSN7500子架集成度:子架尺寸为756.7mm(高)×496.4mm(宽)×295mm(深),单子架具备22个业务板位,8个接口板位。


多业务提供

   业务接口
  支持STM-1(O/E);
  支持STM-4/16/64标准或级联业务;
  支持E1/T1/E3/T3/E4;
  支持FE、GE业务的透传和交换;
  支持ATM业务;
  支持IMA业务;
  支持SAN业务和视频业务;
  提供基于GMPLS的快速端到端业务。


内置波分技术

  提供双路光分叉复用单板;
  提供任意速率光波长转换单板。


强组网能力

  支持Mesh网络节点即插即用;
  支持Mesh网络在线任意速率升级扩容;
  支持链、环、相交环、相切环等多种SDH组网拓扑;
  支持RPR、VP-RING环网;
  单子架可实现4×STM-64四纤环或9×STM-64两纤环或20×STM-16四纤环或40×STM-16二纤环。


SDH保护

  支持2F/4F MSP、1+1/1:N MSP、SNCP、DNI、共享光线虚拟路径保护等。

 数据业务保护
  支持以太业务RPR环网保护,RSTP生成树保护;
  支持ATM业务VP-RING环网保护。

 完善的网络生存机制
   Mesh恢复
  支持分布式可恢复重路由保护;
  提供5类更细化的业务保护方案,根据不同SLA提供:钻石级、金级、银级、铜级、铁级业务。


完备的设备保护机制

  智能控制单元保护:1+1热备份;
  支持关键单元如交叉、时钟1+1热备份保护;
  电源保护;
  TPS保护。


Optix OSN7500产品定位


Optix OSN7500智能光交换系统主要应用于城域网骨干层的业务调度节点,即OCS(Optical Core Switching)设备类型。作为智能光交换平台和核心光交换系统,Optix OSN7500定位于城域网的骨干层,完成多种类型、不同颗粒的业务调度和传输。

Optix OSN7500采用“统一交换”架构,即可做为分组设备和TDM(Time Division Multiplexing)设备使用。配合华为其他设备,Optix OSN7500支持不同组网应用:纯分组模式应用、混合组网应用(分组模式和TDM模式叠加组网)和纯TDM模式应用,实现数据业务和传统SDH业务的最佳处理。


Optix OSN7500支持的技术

在分组模式,支持以下技术:

MPLS(Multiprotocol Label Switching)

MPLS-TP(Multiprotocol Label Switching Transport Profile)

ETH PWE3(Pseudo Wire Edge to Edge Emulation)

TDM PWE3

ATM PWE3

在TDM模式,支持以下技术:

SDH(Synchronous Digital Hierarchy)

PDH(Plesiochronous Digital Hierarchy)

Ethernet

ATM(Asynchronous Transfer Mode)

SAN(Storage Area Network)/Video

WDM(Wavelength Division Multiplexing)

DDN(Digital Data Network)


Optix OSN7500硬件结构

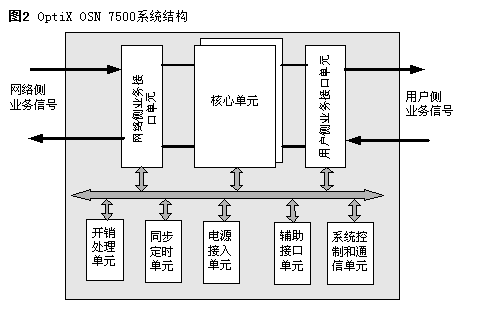

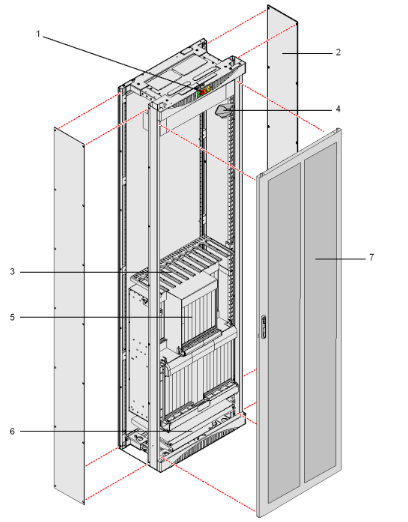

Optix OSN7500在硬件上由机柜、子架和各类单板组成。

利用多种类型的单板,Optix OSN7500形成了以SDH交叉距阵和分组交换单元为核心的系统框架。

Optix OSN7500支持的框架单元

单元

描述

网络侧业务接口单元

TDM模式

SDH接口单元

WDM单元

光功率放大及色散补偿单元

分组模式

以太网接口单元

CES接口单元

E1 ATM/IMA接口单元

核心单元

TDM模式

SDH交叉矩阵单元

分组模式

分组交换单元

用户侧业务接口单元

TDM模式

SDH接口单元

PDH接口单元

以太网接口单元

DDN接口单元

E1 ATM/IMA接口单元

RPR接口单元

SAN/Video接口单元

分组模式

以太网接口单元

CES接口单元

E1 ATM/IMA接口单元

公共单元

开销处理单元

同步定时单元

电源接入单元

辅助接口单元

系统控制和通信单元


Optix OSN7500软件结构

Optix OSN7500软件系统为模块化结构,各模块完成相应的特定功能并协同工作。

软件系统可以分成单板软件、主机软件、网管系统三个模块,分别驻留在各功能单板、系统控制与通信板、网管计算机上运行,完成相应的特定功能。

软件系统按分层原则设计,每一层完成特定的功能,并向上一层提供接口完成相应的服务。

除“网络管理系统”和“单板软件”两个模块外,其他模块都属主机软件。


Optix OSN7500单板

单板按功能可以分为交叉和系统控制类单板、分组处理单板、分组接口单板、SDH单板、PDH单板、波分类单板、光放大单板和色散补偿单板、辅助类单板和电源类单板等类型。

交叉和系统控制类单板

单板名称

单板描述

支持的设备

TNN1SCA

主控及通信处理单元

OptiX OSN 7500 II

TNN1PSXCS

超级双平面交叉时钟板

OptiX OSN 7500 II

T1PSXCSA、T2PSXCSA

超级双平面交叉时钟板

OptiX OSN 7500

N4GSCC、N6GSCC

系统控制与通信板

OptiX OSN 7500、OptiX OSN 3500

N1PSXCS、N2PSXCSA、N3PSXCSA

超级双平面交叉时钟板(支持分组特性)

OptiX OSN 3500

N1SXCSA

超级交叉时钟板(仅用于TDM模式)

OptiX OSN 3500

R1PCXLN

交叉、主控、光接口合一板(支持分组特性)

OptiX OSN 1500

分组处理单板

单板名称

单板描述

支持的设备

TNN1EX2

2路10GE以太网处理板

OptiX OSN 7500 II

N1PEX2

2路10GE以太网处理板

OptiX OSN 7500、OptiX OSN 3500

N1PEX1

1路10GE以太网处理板

OptiX OSN 3500

N2PEX1

1路10GE以太网处理板

OptiX OSN 7500、OptiX OSN 3500

N1PEG16

16路GE以太网处理板

OptiX OSN 3500

TNN1EG16

16路GE以太网处理板

OptiX OSN 7500 II

TNN1EG8

8路GE以太网处理板

OptiX OSN 7500 II

N1PEG8

8路GE以太网处理板

OptiX OSN 7500、OptiX OSN 3500

Q1PEGS2

2路GE以太网处理板

OptiX OSN 1500A、OptiX OSN 1500B

R1PEGS1

1路GE以太网处理板

OptiX OSN 1500A、OptiX OSN 1500B

R1PEFS8

8路FE以太网处理板

OptiX OSN 1500A、OptiX OSN 1500B

R1PEF4F

4路FE光接口板

OptiX OSN 1500A、OptiX OSN 1500B

R1ML1

多协议16路E1电接口处理板

OptiX OSN 1500A、OptiX OSN 1500B

分组接口单板

单板名称

单板描述

支持的设备

TNN1CO1

8路通道化STM-1接口板

OptiX OSN 7500 II

N1CQ1

4路通道化STM-1光接口板

OptiX OSN 7500、OptiX OSN 3500

TNN1D75E

32路75欧姆E1接口板

OptiX OSN 7500 II

TNN1D12E

32路120欧姆E1接口板

OptiX OSN 7500 II

TNN1ETMC

8xFE+4xFE/GE电接口板

OptiX OSN 7500 II

TNN1AFO1

8路ATM STM-1光接口板

OptiX OSN 7500 II

TNN1EFF8

8路FE光接口板

OptiX OSN 7500 II

N1PEFF8

8路FE光接口板

OptiX OSN 7500、OptiX OSN 3500

N1PETF8

8路FE电接口板

OptiX OSN 7500、OptiX OSN 3500

N1MD12

多协议32路E1接口板(120Ω)

OptiX OSN 7500、OptiX OSN 3500

N1MD75

多协议32路E1接口板(75Ω)

OptiX OSN 7500、OptiX OSN 3500

双域桥接单板

单板名称

单板描述

支持的设备

N1EDQ41

4路622M/155M SDH光接口以太网双域多功能板

OptiX OSN 7500、OptiX OSN 3500

SDH单板

单板名称

单板描述

支持的设备

N4SLD64

2路STM-64光接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500

N1SLD64

2路STM-64光接口板

OptiX OSN 7500、OptiX OSN 3500

N4SFD64

2路带FEC功能的STM-64光接口板

OptiX OSN 7500、OptiX OSN 3500

T2SL64、T2SL64A

1路STM-64光接口板

OptiX OSN 7500

N1SF64、N1SF64A、N4SF64

1路带FEC功能的STM-64光接口板

OptiX OSN 7500、OptiX OSN 3500

N1SL64

1路STM-64光接口板

OptiX OSN 7500、OptiX OSN 3500

N2SL64

1路STM-64光接口板

OptiX OSN 3500

N4SL64

1路STM-64光接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500

N4SLO16

8路STM-16光接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500

N1SLO16

8路STM-16光接口板

OptiX OSN 7500、OptiX OSN 3500

N4SLQ16

4路STM-16光接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500

N1SLQ16、N2SLQ16

4路STM-16光接口板

OptiX OSN 7500、OptiX OSN 3500

N1SLD16

2路STM-16光接口板

OptiX OSN 3500

N3SL16、N3SL16A

1路STM-16光接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1SL16、N1SL16A、N2SL16、N2SL16A

1路STM-16光接口板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1SF16

1路具有带外FEC功能的STM-16光接口板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1SF16E

1路具有带外EFEC功能的STM-16光接口板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N3SLH41

16路STM-4/STM-1光接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500

N3SLQ41

4路STM-4/STM-1光接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1SLQ4、N2SLQ4

4路STM-4光接口板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1SLQ4A

4路STM-4光接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1SLD4、N2SLD4、N1SLD4A

2路STM-4光接口板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

R1SLD4

2路STM-4光接口板(小板位)

OptiX OSN 1500A、OptiX OSN 1500B

R1SL4

1路STM-4光接口板(小板位)

OptiX OSN 1500A、OptiX OSN 1500B

N1SL4、N2SL4、N1SL4A

1路STM-4光接口板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1SLH1

16路STM-1光/电接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500

N1SLT1

12路STM-1光接口板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1EU08

8路STM-1电信号接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1OU08

8路STM-1光/电信号接口板 (LC)

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N2OU08

8路STM-1光信号接口板 (SC)

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N2SLO1、N3SLO1

8路STM-1光接口板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1SLQ1、N2SLQ1

4路STM-1光接口板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1SLQ1A

4路STM-1光接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

R1SLQ1

4路STM-1光接口板(小板位)

OptiX OSN 1500A、OptiX OSN 1500B

N1EU04

4路STM-1电信号接口板

OptiX OSN 3500、OptiX OSN 1500B

N1SEP1

面板出线:2路STM-1 线路处理板

配合出线板:8路STM-1 线路处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1SL1、N2SL1、N1SL1A

1路STM-1光接口板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

R1SL1

1路STM-1光接口板(小板位)

OptiX OSN 1500A、OptiX OSN 1500B

PDH单板

单板名称

单板描述

支持的设备

N1SPQ4

4路E4/STM-1电信号处理板

OptiX OSN 3500、OptiX OSN 1500B

N2SPQ4

4路E4/STM-1电信号处理板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1MU04

4路E4/STM-1电信号接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N2PQ3

12路E3/T3业务处理板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1D34S

6路E3/T3电接口转接倒换板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1C34S

3路E3/T3电接口转接倒换板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1PD3、N2PD3

6路E3/T3业务处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1PL3、N2PL3

3路E3/T3业务处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1PL3A、N2PL3A

前面板直接出线的3路E3/T3业务处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1PQ1

63路E1业务处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N2PQ1

63路E1业务处理板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1PQM

63路E1/T1业务处理板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1D12B

32路E1/T1电接口板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1D12S

32路E1/T1电接口倒换接口板(120Ω)

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1D75S

32路E1电接口倒换接口板(75Ω)

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

R1PD1、R2PD1

32路E1信号处理板

OptiX OSN 1500A、OptiX OSN 1500B

R1PL1

16路E1信号处理板

OptiX OSN 1500A、OptiX OSN 1500B

R1L12S

16路E1/T1电接口倒换出线板(120Ω)

OptiX OSN 1500A

R1L75S

16路E1电接口倒换出线板(75Ω)

OptiX OSN 1500A

N1PFL1

8路E1光口处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1TSB8

8路电接口保护倒换板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1TSB4

4路电接口保护倒换板

OptiX OSN 3500、OptiX OSN 1500B

N1DX1

DDN业务接入汇聚处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1DXA

DDN业务汇聚处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1DM12

DDN业务接口板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

EoS单板

单板名称

单板描述

支持的设备

N1EFT8

8或16路FE以太网透明传输板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N2EFT8

8或16路FE以太网透明传输板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1EFT8A

8路FE以太网透明传输板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N2EFT8A

8路FE以太网透明传输板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1EFS0A

16路FE以太网交换处理板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1EFS0

8路FE以太网交换处理板

OptiX OSN 3500、OptiX OSN 1500B

N2EFS0、N4EFS0、N5EFS0

8路FE以太网交换处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1EFS4、N2EFS4、N3EFS4

4路FE以太网交换处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

R1EFT4

小板位4路FE以太网透明传输板

OptiX OSN 1500A、OptiX OSN 1500B

N1EAS2

2路10GE以太网二层交换处理板

OptiX OSN 7500、OptiX OSN 3500

N3EAS2

2路10GE以太网二层交换处理板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500

N1EGSH

16路GE以太网交换处理板

OptiX OSN 7500 II、OptiX OSN 7500

N1EMS4

4路GE和16路FE混合以太网交换处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1EMS2

2路GE和16路FE混合以太网交换处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1EGS4、N3EGS4

4路GE以太网交换处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N4EGS4

4路GE以太网交换处理板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1EGT2、N2EGT2

2路GE以太网透明传输板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N2EGS2、N3EGS2

2路GE以太网交换处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1EFF8

8路100M以太网光接口出线板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1EFF8A

8路100M以太网光接口出线板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1ETF8A

8路100M以太网双绞线出线板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1ETF8

8路100M以太网双绞线出线板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

N1ETS8

8路10M/100M以太网双绞线转接倒换板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

ATM单板

单板名称

单板描述

支持的设备

N1ADL4、N1IDL4

1路STM-4 ATM业务处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1ADQ1、N1IDQ1

4路STM-1 ATM业务处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

RPR单板

单板名称

单板描述

支持的设备

N2EGR2

2路GE以太环网处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N2EMR0

12路FE+1路GE以太环网处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

SAN/Video单板

单板名称

单板描述

支持的设备

N1VST4

4路视频业务透明传输处理板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1MST4

4路多业务透明传输处理板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B


PCM单板

单板名称

单板描述

支持的设备

N1FXSO12

12路FXS/FXO处理板

OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1FXS12

12路FXS处理板

OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1FXO12

12路FXO处理板

OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1AT6

6路2/4线音频和E&M处理板

OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

波分类单板

单板名称

单板描述

支持的设备

TN11CMR4

4路光分插复用板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

TN11CMR2、N1MR2A

2路光分插复用板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1MR2C

2路光分插复用板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

TN11MR2

2路光分插复用板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1MR2B

2路光分插复用板

OptiX OSN 1500A、OptiX OSN 1500B

TN11MR4

4路DWDM光分插复用板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1CMD2

2路双向CWDM光分插复用板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B

TNN1XMD2

2路双向光分插复用板

OptiX OSN 7500 II

N1LWX

任意速率波长转换板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1FIB

滤波隔离板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

辅助类单板

单板名称

单板描述

支持的设备

T1EOW

公务电话处理板

OptiX OSN 7500

R1EOW

公务电话处理板

OptiX OSN 1500A、OptiX OSN 1500B

T1AUX

系统辅助接口板

OptiX OSN 7500

N1AUX

系统辅助接口板

OptiX OSN 3500

R1AUX、R2AUX

系统辅助接口板

OptiX OSN 1500A、OptiX OSN 1500B

R1AMU

公务处理/告警级联板

OptiX OSN 1500A、OptiX OSN 1500B

TN81FAN

风扇板

OptiX OSN 7500 II

N1FANA

风扇板(大功率)

OptiX OSN 7500

N1FAN

风扇板

OptiX OSN 3500

R1FAN

风扇板

OptiX OSN 1500A、OptiX OSN 1500B

光放大单板和色散补偿单板

单板名称

单板描述

支持的设备

N1BPA

1路功率放大和1路前置放大板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N2BPA

1路功率放大和1路前置放大板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1COA、61COA、62COA

外置盒式光纤放大器

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1DCU

色散补偿板

OptiX OSN 7500、OptiX OSN 3500

N2DCU

色散补偿板

OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500

TN11OBU1

光功率放大板

OptiX OSN 7500、OptiX OSN 3500

TN12OBU1

光功率放大板

OptiX OSN 7500 II

TN12OBU2

光功率放大板

OptiX OSN 7500、OptiX OSN 3500

N1BA2

2路光功率放大板

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1RPC01

前向拉曼驱动板(外置)

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

N1RPC02

后向拉曼驱动板(外置)

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

电源类单板

单板名称

单板描述

支持的设备

TN81PIU

电源接口板

OptiX OSN 7500 II

UPM(Uninterruptible Power Modules)

不间断电源模块

OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B

T1PIU

电源接口板(支持普通型子架)

OptiX OSN 7500

N1PIU

电源接口板(支持普通型子架)

OptiX OSN 3500

T1PIUB

电源接口板(支持III型子架)

OptiX OSN 7500

N1PIUA

电源接口板(支持1100W增强型子架)

OptiX OSN 3500

N1PIUB

电源接口板(支持III型子架)

OptiX OSN 3500

R1PIU

电源接口板(支持OptiX OSN 1500B的子架)

OptiX OSN 1500B

R1PIUA

电源接口板(支持OptiX OSN 1500A的子架)

OptiX OSN 1500A

R1PIUB

电源接口板(支持OptiX OSN 1500B增强型子架)

OptiX OSN 1500B

R1PIUC

电源接口板(支持OptiX OSN 1500A增强型子架)

OptiX OSN 1500A


技术指标

机柜指标

机柜的技术指标包括尺寸、重量、可配子架数目、PDU等。

ETSI机柜的技术指标

尺寸(mm)

重量(kg)

子架配置数目(个)

600(宽)×300(深)×2000(高)(T63)

58

1

600(宽)×300(深)×2000(高)(N63E)

41

1

600(宽)×600(深)×2000(高)(N66T)

71

1

600(宽)×600(深)×2000(高)(T66)

80

1

600(宽)×300(深)×2200(高)(T63)

63

2

600(宽)×300(深)×2200(高)(N63E)

45

2

600(宽)×600(深)×2200(高)(N66T)

76

2

600(宽)×600(深)×2200(高)(T66)

85

2

600(宽)×300(深)×2600(高)(T63)

73

2

600(宽)×600(深)×2600(高)(T66)

101

2


N63E和N66T机柜只有2000mm和2200mm两种高度,如果需要2600mm高的机柜,可以通过在2200mm机柜上方增加400mm高的机柜围框实现。


电源参数

项目

要求

电源模式

直流

额定电压

-48V或-60V

电压范围

-38.4V~-57.6V或-48V~-72V

最大电流

32 Aa/63 Ab

a:表示当设备采用普通子架(1100W)时的最大电流。

b:表示当设备采用III型子架时的最大电流。






诺深达主营业务

华为及中兴SDH光端机、PCM接入设备,综合配线柜,电池电源等通信设备

Metro1000(155/622H) | Metro2050 | Metro3000 | Metro5000 | OSN1500B | OSN2500 | OSN3500 | OSN7500 |OSN1800 | OSN6800 | OSN8800 | PTN950 | PTN960 | PTN3900| ZXMP S385 | ZXMP S330 | ZXMP S325 | ZXMP M820 | ZXWM M920 | ZXMP M800 | ZXWM M900 | ZXCTN 6000 | ZXCTN 6500 | SDH设备优势渠道商 版权所有@诺深达通信‍设备

联系我们

地址:深圳市龙华新区大浪街道工业园路1号百财云谷大厦1010

公司电话:0755-29308485

聂先生:135-5471-7771

在线客服


 联系方式
聂先生:135-5471-7771
罗工:186-0301-2621
