华为Metro2050(OptiX 155/622M)设备是华为metro系列中的一款产品，华为Metro2050(OptiX 155/622M)设备现在用到的比较少，在通信的行业中，很多的地方都用osn系列完成业务，Metro2050(OptiX 155/622M)已经停产。为您提供华为Metro2050(OptiX 155/622M)设备的相关产品信息。

Metro2050(OptiX 155/622M)设备由机柜、子架、风机盒以及若干可选插入式单板等构成，可灵活配置为终端复用器（TM）、分插复用器（ADM）、再生中继器（REG）。系统可配置为STM-1单系统或双系统、STM-4单系统或双系统、两者的混合系统，并可实现由STM-1向STM-4的在线升级，使用户能够在有限的初始投资下投入运行，又可以通过调整配置以满足网络灵活逐级扩容的需求。

Metro2050(OptiX 155/622M)由网元（可配置成TM、ADM、REG）、网管计算机和光缆线路组成，网元和一定拓扑结构的光缆线路连接组成光同步传输网。

机柜结构

Metro2050(OptiX 155/622M)的机柜设计符合欧洲电信标准协会(ETSI) 的ETS 300 标准。机柜的主框架为骨架，机柜的侧板、背板通过螺丝与骨架固定。

Metro2050(OptiX 155/622M)机柜在机房中的安装有2 种方式：

直接安装在水泥地上；

有防静电地板时的安装；这种安装方式须使用支架，使机柜底部与防

静电地板平行。

支架有4 种类型：三种可调式与一种固定高度式。

机柜由机架、前门、背板、侧板等部件组成，机柜上方安装电源盒，机柜的机架能支撑、承载容纳各个安装部件，正面的机架上均匀分布着间距为25mm的安装螺丝孔，设备各个部件在机柜内部依孔固定，并可在机柜内上下调节位置。

Metro2050(OptiX 155/622M)配置说明

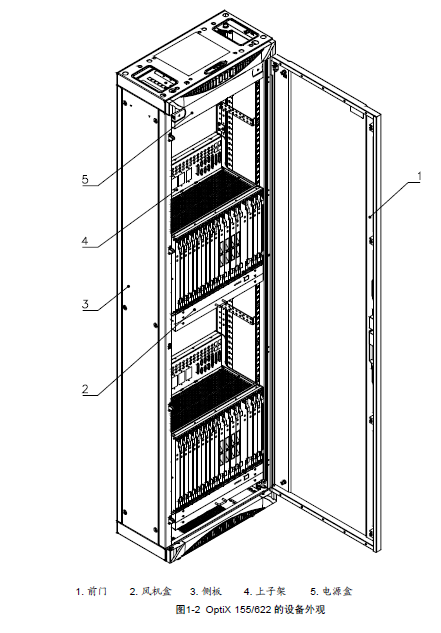

OptiX 155/622 设备由以下功能插框组成：

电源盒：提供给子架和风机盒电源。

子架：用于安插单板，组成STM-1 或STM-4 光传输系统。

风机盒：用于子架散热；每个子架必须配置一台风机盒。

每个2.2 米和2.6 米高的机柜可以安装2 个子架，每个2.0 米高的机柜可以安装1 个子架。

技术参数

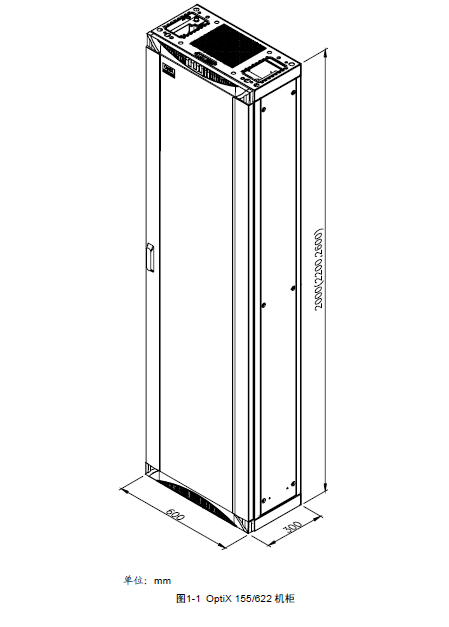

OptiX 155/622 的机柜有3 种，尺寸和重量分别为：

2000mm（高）×600mm（宽）×300mm（深）：59kg；

2200mm（高）×600mm（宽）×300mm（深）：65kg；

2600mm（高）×600mm（宽）×300mm（深）：73.5kg。

电压：-48V±20% DC

最大功耗：370W

注：以上为双子架、STM-4 ADM 网元、满配置下测得的功耗数值；实际功

耗依具体配置而定。

单板分类说明

OptiX 155/622光传输设备，通过在子架上配置不同的单板，可组成TM、ADM等功能网元。

单板板间关系图

Metro2050(OptiX 155/622M)外部接口概述

Metro2050(OptiX 155/622M)子架正面上部接线区分布如图

Metro2050(OptiX 155/622M)提供的外部接口可分类如下：

SDH/PDH电接口及以太网板电接口

E1（2Mbit/s）电接口：75 SMB同轴接插件（C75、D75板），或120DB37型接插件（C12、D12板）。

E3（34Mbit/s）、T3（45Mbit/s）电接口：75 SMB同轴接插件（由C75板引出）。

STM-1（155Mbit/s）电接口：75 SMB同轴接插件。

10M/100M以太网电接口：RJ-45接插件，在以太网接口板的拉手条上。

同步时钟接口

外同步时钟接口（2048kHz/2048kbit/s）：75 SMB型同轴接插件。

外同步时钟接口（2048kHz/2048kbit/s）：120双绞线连接器（AMP330873）。

数字通信及设备维护接口

RS-232接口：DB9型接插件，通用RS-232接口，为非透明传输接口。

RS-422接口：为DB9型接插件，通用RS-422接口，也可定义为RS-232接口，为非透明传输接口。

X.25接口：DB25接插件，作为网络管理接口。

F&f 接口：DB9接插件，具有RS-232接口特性，作为网元管理接口。

ETHERNET接口：以太网双绞线接口，RJ-45接插件，作为网络管理或网元管理接口。

PHONE1、PHONE2、PHONE3接口：RJ11接插件，作为公务电话接口。

F1接口：DB9型接插件，作为同向64kbit/s数据通信接口。

F2接口：DB9型接插件，1路RS-232/RS-422透明数据接口。

n×64k接口：DB37型接插件，3路RS-232/RS-422透明数据接口。

FAN接口：DB9型接插件，用于给风扇提供电源和进行告警管理。

SDH光接口/以太网光接口

FC/PC接口：在光接口板的拉手条上。

SC接口：在光接口板的拉手条上。

LC/PC接口：在以太网光接口板的拉手条上。

设备安装流程图
