PTN6900业务平面DCN调测指导

PTN6900业务平面DCN调测指导

Ø调测目标

PTN6900首节点上U2000网管需要进行设备的下站调测，首节点上网管后，后续网元可以在网管上直接进行调测。在进行首节点调测时可以使用LCT网管或者直接命令行调测两种，本文档只涉及首节点命令行调测。

ØDCN组网方案也配置

1. 主备路由方案

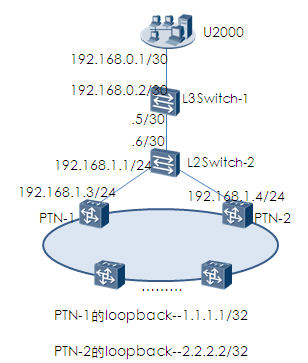

在此图中，PTN-1和PTN-2为主备节点与交换机直接相连。PTN-1为主、PTN-2为备。互联关系及IP如图所示。最终要达到的目标为：PTN-1、PTN-2的loopback（NEIP）地址，能够与U2000的IP地址互相ping通。此时U2000网管可以搜索到PTN-1和PTN-2。

上行路由：在PTN-1和PTN-2上配置目的地址到U2000的静态路由，并引入承载DCN的OSPF VPN实例（此实例在PTN6900默认存在），这样后续新接入的PTN可以直接学习到通往U2000的路由。调整路由的优先级，使得主走PTN-1，当PTN-1故障，可以走PTN-2上行。

下行路由：DCN网络需要在每个3层节点都具备到PTN loopback（NEIP）网段的路由，

可以在每个3层几点配置静态路由实现，如果本来DCN运行了动态协议，也可以通过在最下面节点配置静态后引入动态来实现。

需要注意，PTN上行接口需要关闭DCN，并将上行端口ospf设置为silence模式。避免出现环路。

方案规划：

1 打通PTN-1—>U2000上行路由，需要在首节点配置静态路由，目的地址为192.168.0.1，掩码32位，下一跳为192.168.0.9（如果对接为2层交换机，下一跳可以是网关地址，地址需要客户提供）配置静态路由的preference为58

1. 调测配置与步骤

1.1. 登录设备

  可以使用CRT工具或者电脑的cmd工具进行telnet登录，新PTN6900主控板上ETH端口地址为129.0.0.1，可以使用网线将电脑与主用主控板ETH口互联，设置电脑地址为同一网段的地址。打开工具，输入telnet 129.0.0.1,回车后会提示输入用户名密码，PTN6900默认登录用户名/密码为：root/password

Login authentication

Username:root

Password:

Info: Authentication success,Welcome!

Info: The max number of VTY users is 20, and the number

     of current VTY users on line is 1.

     The current login time is 2012-12-14 11:39:22+00:00.

<HUAWEI>

1.1. 配置静态路由

登录后进入系统模式，配置到U2000的静态路由，调整优先级。

以图中组网为例。需要在首节点PTN-1配置静态路由，目的地址为192.168.0.1，掩码32位，下一跳为网关地址192.168.1.1（如果对接为路由器，下一跳为对端端口地址）配置静态路由的preference为58

<HUAWEI>system                                         //进入系统模式

[HUAWEI]ip route-static vpn-instance __dcn_vpn__ 192.168.0.1 255.255.255.255 192.168.1.1 preference 58                                             //配置私网静态路由

1.1. 在OSPF中引入静态路由，设置上行端口为silence模式

<HUAWEI>system                                //进入系统模式

[HUAWEI] ospf 65534 vpn-instance __dcn_vpn__  //进入ospf DCN实例，可以只敲ospf 65534

[HUAWEI]import-route static                  //引入静态路由

[HUAWEI] silent-interface GigabitEthernet x/x/x   //将上联端口设置为silence模式

1.1. 关闭上行端口DCN

[HUAWEI]interface GigabitEthernet x/x/x        //进入上行端口

[HUAWEI-GigabitEthernetx/x/x]undo dcn       //关闭端口DCN

在PTN-2上的调测步骤与PTN-1相同，需要注意调整静态路由优先级为59（preference值越低，优先级越高，静态路由默认为60）

注意：后续新建PTN与PTN-1或者PTN-2互联调通后，自动会通过ospf学习到目的地址为U2000的路由。但是U2000下行路由需要在DCN网络中也做相应部署才能互相ping通。

Ø配置检查

1. Ping测试

需要带源地址ping测试

[HUAWEI]ping -vpn __dcn_vpn__ -a 128.5.71.254 10.70.118.36

 PING 10.70.118.36: 56  data bytes, press CTRL_C to break

   Reply from 10.70.118.36: bytes=56 Sequence=1 ttl=122 time=32 ms

   Reply from 10.70.118.36: bytes=56 Sequence=2 ttl=122 time=7 ms

   Reply from 10.70.118.36: bytes=56 Sequence=3 ttl=122 time=7 ms

   Reply from 10.70.118.36: bytes=56 Sequence=4 ttl=122 time=7 ms

   Reply from 10.70.118.36: bytes=56 Sequence=5 ttl=122 time=7 ms

 --- 10.70.118.36 ping statistics ---

   5 packet(s) transmitted

   5 packet(s) received

   0.00% packet loss

   round-trip min/avg/max = 7/12/32 ms

1. 检查设备当前所有配置

[HUAWEI]display current-configuration                    //查询当前所有配置

[HUAWEI]display cu | include ip rou                  //查询当前配置中包括ip rou的配置

ip route-static vpn-instance __dcn_vpn__ 10.0.0.0 255.0.0.0 10.70.121.1

ip route-static vpn-instance __dcn_vpn__ 10.70.85.21 255.255.255.255 10.70.121.1

ip route-static vpn-instance __dcn_vpn__ 10.70.85.21 255.255.255.255 10.70.121.2 preference 62

1. 查询当前端口配置

[HUAWEI]interface GigabitEthernet x/x/x                       //进入端口x/x/x

[HUAWEI-GigabitEthernetx/x/x]display this                     //查看当前端口下的配置

interface GigabitEthernetx/x/x

undo shutdown

ip binding vpn-instance __dcn_vpn__

ip address 10.70.121.4 255.255.255.192

1. 查看DCN私网路由表

<HUAWEI>dis ip rou vpn __dcn_vpn__

Route Flags: R - relay, D - download to fib

------------------------------------------------------------------------------

Routing Tables: __dcn_vpn__

Destinations : 7        Routes : 7

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

   10.70.85.21/32  Static  60   0          RD   10.70.121.1     GigabitEthernet4/1/7

   10.70.121.0/26  Direct  0    0           D   10.70.121.3     GigabitEthernet4/1/7

   10.70.121.3/32  Direct  0    0           D   127.0.0.1       GigabitEthernet4/1/7

  10.70.121.63/32  Direct  0    0           D   127.0.0.1       GigabitEthernet4/1/7

  128.5.71.253/32  Direct  0    0           D   127.0.0.1       LoopBack2147483647

  128.5.71.254/32  Direct  0    0           D   128.5.71.254    DCN-Serial4/1/0:0

255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

1. 查询端口状态

<HUAWEI>display ip interface brief

Interface                         IP Address/Mask      Physical   Protocol

Aux0/0/1                          unassigned           down       down

GigabitEthernet0/0/0              129.0.0.1/16         up         up

GigabitEthernet4/0/0(10G)         unassigned           down       down

GigabitEthernet4/0/1(10G)         unassigned           down       down

GigabitEthernet4/1/0              unassigned           down       down

GigabitEthernet4/1/1              unassigned           down       down

GigabitEthernet4/1/2              unassigned           down       down

GigabitEthernet4/1/3              unassigned           down       down

GigabitEthernet4/1/4              unassigned           down       down

GigabitEthernet4/1/5              unassigned           down       down

GigabitEthernet4/1/6              unassigned           down       down

GigabitEthernet4/1/7              unassigned           down       down

LoopBack2147483647                128.145.184.35/16    up         up(s)

NULL0                             unassigned           up         up(s)

附件：设备配置文件示例
